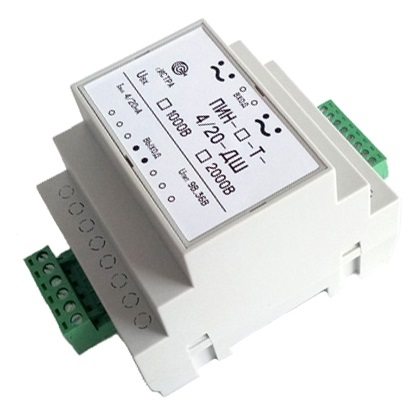

ПИН-2000-Т-4/20-ДШ — высоковольтный преобразователь измерительный постоянного и переменного напряжения

ПИН-2000-Т-4/20-ДШ — высоковольтный преобразователь измерительный постоянного и переменного напряжения
Артикул: 854003
Гарантия: 24 мес.
Госреестр РФ: 75210-19
Поверка приобретается отдельно: 9960 Р
Межповерочный интервал: 24 мес.
Бренд: Прочие (Россия и СНГ)

Преобразователь напряжения измерительный ПИН-2000-Т-4/20-ДШ создан для преобразования напряжения переменного токов в цепях, гальванически изолированных от питания и выхода.

Преобразователь ПИН-2000-Т-4/20-ДШ состоит из замкнутого магнитопровода, печатной платы, на кото-рой установлены элементы электронной схемы обработки сигнала, токозадающего рези-стора, определяющего диапазон измерения. На магнитопроводе размещены входная и компенсационная обмотки.

Магнитопровод с обмотками, печатная плата размещены в изолированном корпусе из ударопрочной пластмассы.

Токозадающий резистор размещён внутри корпуса. Преобразователи устанавлива-ются на DIN-рейку, подключаются с помощью разъемов.

Устройство является необслуживаемым и неремонтируемым изделием.

Параметр Значение
Диапазон измеряемых напряжений, В 0...2000
Полоса пропускания, Гц 0...50
Номинальный выходной ток, мА 50
Основная приведенная погрешность, не более, % 1,5
Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ 12
Напряжение питания, В +/-24 (+/-5%)
Габаритные размеры, мм 120х117х115
Наименование Количество
1 Высоковольтный преобразователь измерительный постоянного и переменного напряжения ПИН-2000-Т-4/20-ДШ 1
2 Паспорт 1
3 Руководство по эксплуатации 1
4 Упаковочная тара 1
