ПрофКиП М3-99 (ППК М3-93/1) ваттметр поглощаемой мощности с преобразователем приемным коаксиальным ППК М3-93/1

ПрофКиП М3-99 (ППК М3-93/1) ваттметр поглощаемой мощности с преобразователем приемным коаксиальным ППК М3-93/1
Артикул: ep-4429-28196
Гарантия: 12 мес.
Госреестр РФ: 66805-17
Поверка: включена в стоимость
Межповерочный интервал: 24 мес.
Бренд: ПрофКИП
Цена:
1 101 240 Р
Доступен для заказа
Добавить к сравнению

Назначение ваттметра поглощаемой мощности с преобразователем приемным коаксиальным ППК М3-93/1 ПрофКиП М3-99 (ППК М3-93/1):

Ваттметр поглощаемой мощности ПрофКиП М3-99 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 ГГц до 17.85 ГГц.

Описание ваттметра поглощаемой мощности с преобразователем приемным коаксиальным ППК М3-93/1 ПрофКиП М3-99 (ППК М3-93/1):

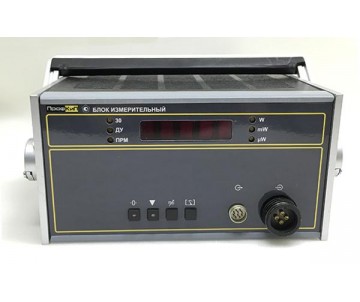

Конструктивно ваттметр поглощаемой мощности ПрофКиП М3-99 состоит из блока измерительного унифицированного (БИ) и преобразователей приемных коаксиальных (ППК): ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-93/1, ППК ПрофКиП М3-95, ППК ПрофКиП М3-96 с неразъемным соединительным кабелем. Принцип действия ваттметра мощности ПрофКиП М3-99 основан на преобразовании СВЧ мощности в термоэлектродвижущую силу (термо-ЭДС), которая пропорциональна подведенной к преобразователю мощности СВЧ.

Основными функциями блока измерительного являются: усиление напряжения постоянного тока, его преобразование в цифровую форму, выдача в линейном масштабе результатов измерений на цифровое табло и в КОП, формирование уровней мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе. Управление работой ваттметра и обработка результатов преобразования осуществляется с помощью микроконтроллера.

Работа ваттметра в составе автоматизированной измерительной системы обеспечивается интерфейсом КОП.

Программное обеспечение ваттметра поглощаемой мощности ПрофКиП М3-99

Программное обеспечение представляет собой встроенное ПО, предназначенное для управления работой ваттметра. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «ВЫСОКИЙ» в соответствии с ГОСТ Р 50.2.077-2014.

Особенности ваттметра поглощаемой мощности с преобразователем приемным коаксиальным ППК М3-93/1 ПрофКиП М3-99 (ППК М3-93/1):

  • Диапазоны частот: 0.00 ГГц … 3.00 ГГц;
  • Диапазоны измерения мощности: 0.8 мВт … 1 Вт;
  • Возможность работы в составе автоматизированной измерительной системы по интерфейсу КОП;
  • Встроенное ПО;
  • Интерфейс LAN (опционально).

Технические характеристики ваттметра поглощаемой мощности с преобразователем приемным коаксиальным ППК М3-93/1 ПрофКиП М3-99 (ППК М3-93/1):

Параметр ППК М3-90 ППК М3-93 ППК М3-93/1 ППК М3-95 ППК М3-96
Диапазон частот 0.02 ГГц … 17.85 ГГц 0.00 ГГц … 17.85 ГГц 0.00 ГГц … 3.00 ГГц 0.00 ГГц … 17.85 ГГц 0.00 ГГц … 12.00 ГГц
Диапазон измерения 10-7 Вт … 3.0х10-5 Вт включительно;
сверх 3.0х10-5 Вт … 10-4 Вт включительно;
сверх 1х10-4 Вт … 1х10-3 Вт включительно;
сверх 1х10-3 Вт … 1х10-2 Вт
1х10-4 Вт … 2х10-2 Вт включительно;
сверх 2х10-2 Вт … 1.2х10-1 Вт включительно;
сверх 12х10-2 Вт … 1.0 Вт включительно
1х10-4 Вт … 2х10-2 Втвключительно;
сверх 2х10-2 Вт … 1.2х10-1 Вт включительно;
сверх 12х10-2 Вт … 1.0 Вт
сверх 1х10-2 Вт … 10-1 Вт включительно;
сверх 1х10-1 Вт … 1.0 Вт включительно;
сверх 1.0 Вт … 10.0 Вт
8х10-2 Вт … 1.2 Вт включительно;
сверх 1.2 Вт … 12.0 Вт включительно;
сверх 12 Вт … 100 Вт
Пределы допускаемой основной относительной погрешности (δ) ±[4 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 0.02 ГГц …12 ГГц включительно);
±[6 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 12 ГГц … 17.85 ГГц)
±[4 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 0 ГГц …12 ГГц включительно);
±[6 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 12 ГГц … 17.85 ГГц)
±[6 + 0.1 (Рк/ Рх - 1)% ±[4 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 0 ГГц …12 ГГц включительно);
±[6 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 12 ГГц … 17.85 ГГц)
±[6 + 0.1 (Рк/ Рх - 1)%
Волновое сопротивление входа ваттметра 50 Ом 75 Ом 50 Ом
Коэффициент стоячей волны по напряжению ваттметра не более 1.3 (в диапазоне частот 0.02 ГГц … 12.00 ГГц включительно);
не более 1.4 (в диапазоне частот 12.00 ГГц … 17.85 ГГц)
не более 1.15 (в диапазоне частот 0 ГГц … 3 ГГц включительно);
не более 1.3 (в диапазоне частот 3ГГц … 12.00 ГГц включительно);
не более 1.4 (в диапазоне частот 12.00 ГГц … 17.85 ГГц)
не более 1.15 не более 1.15 (в диапазоне частот 0 ГГц … 3 ГГц включительно);
не более 1.3 (в диапазоне частот 3ГГц … 12.00 ГГц включительно);
не более 1.4 (в диапазоне частот 12.00 ГГц … 17.85 ГГц)
не более 1.2 (в диапазоне 0 ГГц … 2.00 ГГц включительно);
не более 1.3 (в диапазоне 2.00 ГГц … 8 ГГц включительно);
не более 1.4 (в диапазоне 8 ГГц  … 12.05 ГГц)
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры ±1.0% ±1.0% ±1.5% ±1.0% ±1.5%
Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме не более 4х10-7 Вт/ мин не более 2х10-5 Вт/ мин не более 4х10-5 Вт/ мин не более 3х10-6 Вт/ мин
Время установления показаний ваттметра в режиме ручного переключения поддиапазонов не более 10.0 с (первый и второй поддиапазон);
не более 1.0 с (третий и четвертый поддиапазон);
не более 15.0 с (в режиме автоматического переключения поддиапазонов)
не более 20 с не более 10 с (в режиме ручного переключения поддиапазонов);
не более 15 с (в режиме автоматического измерения мощности)
не более 60 с
Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин не более 0.015 Вт не более 1.5 Вт не более 15 Вт не более 120 Вт
Время установления рабочего режима не более 30 мин
Время непрерывной работы не менее 16 ч
Нормальные условия эксплуатации Температура окружающего воздуха 20ºС ±5ºС
Относительная влажность при температуре 25ºС 30% … 80%
Атмосферное давление 630 мм ртутного столба … 795 мм ртутного столба
Рабочие условия эксплуатации Температура окружающего воздуха -10ºС … +40ºС
Относительная влажность при температуре 30ºС 90%
Атмосферное давление 537 мм ртутного столба… 800 мм ртутного столба
Потребляемая мощность не более 38ВА
Средняя наработка на отказ 15000 ч
Питание 220 В ± 22В, 50 Гц ±1 Гц
Габариты блока измерительного 256 х 320 х 174 мм
Вес блока измерительного 6.5 кг
Габариты ППК D42х101.5 мм D42х99 мм D42х114.5 мм 113х90.5х82 мм 218х125х145.5 мм
Вес ППК 0.4 кг 0.45 кг 0.5 кг 0.75 кг 3.0 кг
Рк – максимальное значение поддиапазона измерения мощности, Вт;
Рх – измеренное значение мощности, Вт

Комплект поставки ПрофКиП М3-99 (ППК М3-93/1)

Наименование Количество
1 Ваттметр поглощаемой мощности ПрофКиП М3-99 блок измерительный 1
2 Преобразователь приемный коаксиальный ППК ПрофКиП М3-93/1 1
3 Вставка плавкая ВП1-1 2,0 А 250 В 2
4 Вставка плавкая ВП2Б-1В 0,5 А 250 В 2
5 Вставка плавкая ВП2Б-1В 1,0 А 250 В 2
6 Кабель КОП 1
7 Ключ 7811-0002DIх9 1
8 Кабель сетевой SCZ-1 1
9 Руководство по эксплуатации 1
10 Схемы электрические принципиальные 1
11 Формуляр 1
12 Ящик укладочный ПРШН. 411161.120 1
13 Ящик укладочный ПРШН. 411161.120-03 1

Дополнительная комплектация ПрофКиП М3-99 (ППК М3-93/1):

(Поставляется за отдельную плату)

Наименование
1 Комплект комбинированный ПРШН 4.068.003 (применяется для сопровождения сроедств измерений при поверке)
