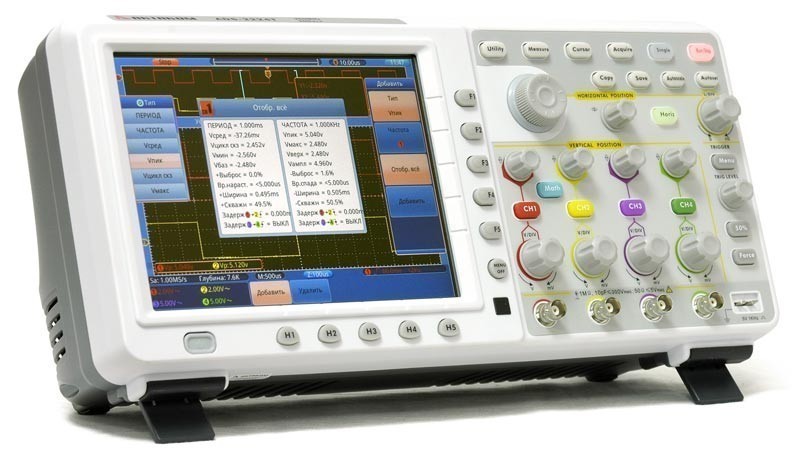

ADS-2074T — осциллограф цифровой
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы (осциллографы лабораторные) ADS-2074T — осциллограф цифровой
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы (осциллографы лабораторные) ADS-2074T — осциллограф цифровой
Описание цифрового осциллографа ADS-2074T:
Серия цифровых осциллографов АКТАКОМ ADS-2хх4T - это первые четырехканальные цифровые осциллографы Актаком с сенсорным дисплеем. Приборы имеют широкие функциональные возможности и обладают отличными техническими параметрами, среди которых можно выделить: скорость захвата осциллограмм до 50000 осц/сек, максимальную глубину записи до 7,6 млн. точек, возможность установки 50-Омного входного импеданса. Такие параметры в сочетании с компактностью и доступной ценой позволяют использовать данные модели в самых различных областях, а благодаря наличию выхода VGA, к приборам можно подключить внешний монитор или телевизор, что особенно удобно для применения в учебном процессе или при проведении презентаций.
Технические характеристики цифрового осциллографа ADS-2074T:
| Параметр | Значение | ||
| Полоса пропускания | 70 MГц | ||
| Количество каналов | 4 | ||
| Скорость захвата осциллограмм | 50 000 осц/сек | ||
| Регистрация | Режим | Обычный, пиковый детектор,усреднение | |
| Макс. дискретизация (реальное время) | 1 Гвыб/сек | ||
| Вход | Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 10 пФ±5 пФ; 50 Ω±1% | ||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | ||
| Максимальное входное напряжение | 1 MΩ: 400 Вп-п (DC + AC пик-пик) 50 Ω: 5 Вп-п (DC + AC пик-пик) |
||
| Ограничение полосы пропускания | полный диапазон | ||
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
||
| Задержка между каналами (типичное) | 150 пс | ||
| Параметры горизонтальной системы |
|||
| Интерполяция | sin (x)/x | ||
| Глубина записи | 7,6 М точек | ||
| Коэффициент развертки | 2 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
||
| Погрешность времени выборки и времени задержки | ±100 ppm | ||
| Параметры вертикальной системы | АЦП | 8 бит (4 канала одновременно) | |
| Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел | ||
| Диапазон смещения | ±10 делений | ||
| Полоса пропускания для аналогового периодического сигнала | 70 МГц | ||
| Низкочастотный предел | ≥10 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания | ≤3,5 нс (типичное) | ||
| Погрешность коэф.усиления | ±3% | ||
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) |
||
Измерения |
Курсорные | ΔV и ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | ||
| Математические операции | +, -, *, /, БПФ | ||
| Сохранение во внутреннюю память | 4 опорные осциллограммы | ||
| Фигуры Лиссажу (X-Y) | Диапазон | Полный | |
| Сдвиг фаз | ±3 градуса | ||
Система запуска |
Тип запуска | Фронт, импульс, видео, скорость нарастания | |
| Режим | Авто, обычный, однократный | ||
| Диапазон уровня запуска | ±6 делений от центра экрана | ||
| Чувствительность уровня запуска | ±0.3 деления | ||
| Стандарт видеосигнала | NTSC, PAL и SECAM | ||
Основные технические характеристики цифрового осциллографа ADS-2074T
| Дисплей | |
| Параметр | Значение |
| Тип дисплея | диагональ 8” , ЖК, TFT матрица, Touchscreen |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек |
| Количество цветов | 65536 цветов |
| Выход для компенсации пробника | |
| Параметр | Значение |
| Выходное напряжение (типичное) | Амплитуда 5 В на нагрузке больше 1MΩ. |
| Частота (типичное) | Меандр 1 кГц |
| Интерфейс | |
| Параметр | Значение |
| Для связи с ПК | USB 2.0, LAN |
| Сохранение | USB (форматы файлов *.bmp и *.bin) |
| Видеовыход | VGA |
| Питание | |
| Параметр | Значение |
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | |
| предохранитель | 2 A, T тип, 250 В |
| Массо-габаритные параметры | |
| Параметр | Значение |
| Габаритные размеры | 380 мм × 180 мм × 115 мм (Д*В*Г) |
| Вес | Около 1.5 кг |
Комплект поставки ADS-2074T
| № | Наименование | Количество |
| 1. | Осциллограф ADS-2074T | 1 |
| 2. | Осциллографические щупы | 4 |
| 3. | Сетевой кабель | 1 |
| 4. | USB кабель для подключения к ПК | 1 |
| 5. | Краткая инструкция | 1 |
| 6. | Программное обеспечение Aktakom DSO-SoftT Программное обеспечение для осциллографов с сенсорным экраном | 1 |
| 7. | Руководство по эксплуатации * | 1 |
