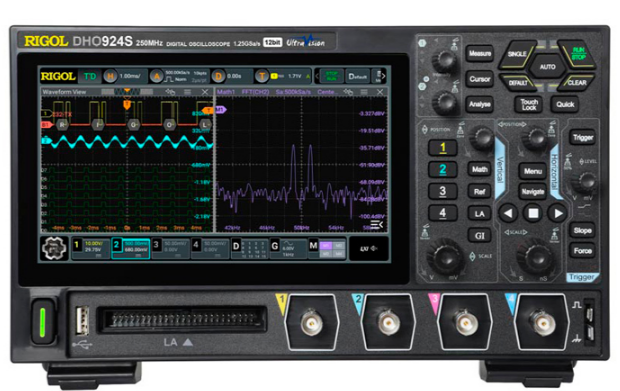

DHO924S цифровой, 4-х канальный (+16 цифровых каналов, опция), малошумящий, многофункциональный осциллограф реального времени с АЦП-12 бит, бюджетного ценового класса, с полосой пропускания до 250 МГц! (впервые для экономичных приборов), со встроенным одно-канальным AFG-генератором сигналов с полосой до 25 МГц, с цветным сенсорным экраном (диагональ 7", 1024x600 точек), в удобном компактном корпусе.
Пользовательский функционал осциллографа DHO924S обеспечивает специалисту измерительные возможности сразу нескольких приборов:
Инновационная элементная база и оригинальные конструктивные решения, использованные в конструкции осциллографа высокого разрешения DHO924S, соответствуют самым современным требованиям, предъявляемым специалистами к измерительным приборам при проектировании, отладке и тестировании электронных устройств.
| Параметр | Значение | |
| Осциллограф | ||
| Полоса пропускания | 250 МГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 аналоговых + 16 цифровых (опция) | |
| Минимальная детектируемая длительность импульса | Цифровые каналы (опция): 5 нс | |
| Регистрация | ||
| Режим | Обычный Пиковый детектор 1,6 нс (аналоговые каналы) Усреднение (2, 4, 8, 16…65536 выборок) Режим UltraAcquire: захват 1000000 осциллограмм в секунду | |
| Максимальная дискретизация (реальное время) | Аналоговые каналы: 1,25 Гвыб/сек (625 Мвыб/сек - 2 канала, 312,5 Мвыб/сек - 4 канала) | |
| Параметры вертикальной системы | ||
| Связь по входу | Открытый, закрытый, земля | |
| Входной импеданс | Аналоговые каналы: 1 MОм±1% || 15 пФ ±3 пФ Цифровые каналы (опция): около 101 КОм || 8 пФ | |
| Учет ослабления пробников | 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X, 1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X | |
| Максимальное входное напряжение | Аналоговые каналы: 300 Вскз CAT I, 400 Вп-п (DC+Впик) Цифровые каналы (опция): 40 Вскз CAT I Переходное перенапряжение 800 Вп-п | |
| Вертикальное разрешение | Аналоговые каналы: 12 бит Цифровые каналы (опция): 1 бит | |
| Аналоговые каналы | ||
| Вертикальное отклонение | 200 мкВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±0,5 В (±1 В (500 мкВ/дел ~ 65 мВ/дел) ±8 В (65 мВ/дел ~ 270 мВ/дел) ±20 В (270 мкВ/дел ~ 2,75 В/дел) ±100 В (2,75 В/дел ~ 10 В/дел) | |
| Динамический диапазон | ±4 дел (12 бит) | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Время нарастания | ≤1,4 нс (типичное) | |
| Погрешность коэффициента усиления | ≤5 мВ: ±2% от полной шкалы (типичное) >5 мВ: ±1% от полной шкалы (типичное) | |
| Погрешность смещения | ≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения >200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения | |
| Изоляция между каналами | ≥100:1 | |
| Цифровые каналы (опция) | ||
| Пороги | 2 группы (D0 ~ D7, D8 ~ D15) | |
| Уровень порогов | TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем | |
| Диапазон значений порогов | ±15 В с шагом 10 мВ | |
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) | |
| Макс. динамический диапазон | ±10 В + значение порога | |
| Мин. размах напряжения | 500 мВп-п | |
| Параметры горизонтальной системы | ||
| Скорость захвата осциллограмм | 30000 осциллограмм в секунду в векторном режиме 1000000 осциллограмм в секунду в режиме UltraAcquire | |
| Интерполяция | (sin x)/x | |
| Глубина записи | 50 М точек (25 М точек - 2 канала, 10 М точек - 4 канала) | |
| Коэффициент развертки | 2 нс/дел ~ 500 с/дел, точная | |
| Погрешность временной баз | ≤±25 ppm ± 5 ppm/год | |
| Максимальная задержка | Пред-запуск: -5 дел Пост-запуск: 1 с или 100 дел (что больше) | |
| Режимы | Y-T, X-Y, самописец (≥50 мс/дел), SCAN (≥200 мс/дел) | |
| Измерения | ||
| Курсорные измерения | Количество курсоров | 2 пары XY курсоров |
| Режимы | Ручной (ΔY, ΔX, 1/ΔX) Отслеживания Автоизмерения | |
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 | |
| Автоматические измерения | Количество автоизмерений | 41 тип с отображением 10 одновременно |
| Источник | Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) | |
| Окно измерений | Основное, ZOOM | |
| Режим "Все измерения" | Отображение 33 измерений (вертикальные и горизонтальные) | |
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area | |
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | |
| Другие | Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) | |
| Математические операции | ||
| Количество отображаемых одновременно | 4 | |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop | |
| Цветовая градация | Поддерживается в математических операциях, в том числе БПФ | |
| БПФ (FFT) | Максимальная длина | 1 М точек |
| Тип окна | Прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Представление | Полный дисплей, половина дисплея | |
| Поиск пиков | Максимально 15 пиков | |
| Поиск и навигация | ||
| Тип | Фронт, импульс | |
| Отображение | Таблица событий с сохранением во внутреннюю память или USB-носитель | |
| Источник | Любой аналоговый канал | |
| Типы | Навигация по времени: переход к полученным формам сигналов во временном порядке. Навигация по событиям: используются кнопки навигации для прокрутки результатов поиска событий и перехода к указанному событию. Навигация по кадру: переход к указанному сегменту кадра в режиме Ultra Acquire. | |
| Анализ осциллограмм | ||
| Pass / Fail | Источник | Аналоговые каналы (CH1 ~ CH4) |
| Запись осциллограмм | Анализ | Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; Возможность вычисления, измерения и декодирования воспроизводимых сигналов |
| Источник | Аналоговые каналы (CH1 ~ CH4) | |
| Гистограмма | Источник | Аналоговые каналы (CH1 ~ CH4), результат автоизмерений |
| Тип | Горизонтальные, вертикальные, измерение | |
| Измерение | Статистика: сумма, пик, максимальное, минимальное, размах Гистограмма: среднее, медиана, режим, ширина интервала (bin width), Sigma, XScale | |
| Режим | Во всех режимах, кроме ZOOM, XY, ROLL | |
| Цветовая градация | Источник | Аналоговые каналы (CH1 ~ CH4) |
| Темы | Температура, интенсивность | |
| Режим | Во всех режимах | |
| Декодирование | ||
| Стандартно | Параллельно, RS232/UART, I²C, SPI, LIN, CAN | |
| Система запуска | ||
| Источник запуска | Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| Режим запуска | Авто, обычный, одиночный | |
| Тип связи | AC, DC, ФВЧ (120 кГц, внутренний запуск), ФНЧ (120 кГц, внутренний запуск) | |
| Шумовая режекция | Вкл / Выкл | |
| Блокировка уровня запуска | 8 нс ~ 10 с | |
| Полоса запуска | Аналоговая полоса осциллографа | |
| Чувствительность триггера | Внутренний ≥50 мВ/дел: 0,5 деления; 0,7 дел (с включенной шумовой режекцией) | |
| Диапазон уровня запуска | ±4,5 делений от центра экрана | |
| Типы запуска | Запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN | |
| Запуск по фронту | Тип фронта | Нарастающий, спадающий, нарастающий & спадающий |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| Запуск по длительности импульса | Условие запуска | Положительная полярность импульса: >, <, = Отрицательная полярность импульса: >, <, = |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| Запуск по скорости нарастания | Условие запуска | Положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по видеосигналу | Система | NTSC, PAL и SECAM |
| Стандарт | 480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| Запуск по длительности события | Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| Запуск по истечении времени (TimeOut) | Тип фронта | Нарастающий, спадающий, нарастающий & спадающий |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| Запуск по ранту | Условие | Прохождение через заданный уровень |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по окну | Тип фронта | Нарастающий, спадающий |
| Позиция запуска | Вход, выход, время | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по задержке | Фронт | Нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| Запуск Установка / Удержание | Фронт | Нарастающий, спадающий |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| Запуск по N фронту | Тип фронта | Нарастающий, спадающий |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| RS-232/UART запуск | Условие запуска | Start, Error, Check Error, Data |
| Скорость | До 20 Мбит/сек | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| I²C запуск | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address & Data |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| SPI запуск | Условие запуска | CS, TimeOut |
| Разрядность | 4 бит ~ 32 бит | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| CAN запуск | Условие запуска | Начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Bit fill, Random |
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | |
| Скорость | До 5 Мбит/сек | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| LIN запуск | Условие запуска | Sync, ID, Data, Data&ID, Wakeup, Sleep, Error |
| Скорость | До 20 Мбит/сек | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| Диаграммы Боде | ||
| Начальная частота | 10 Гц...24,99 МГц | |
| Конечная частота | 100 Гц...24,99 МГц | |
| Точки/Декады | 10...300 МГц | |
| Выходная амплитуда | 20 мВ...5 В | |
| Генератор | ||
| Количесто каналов | 1 | |
| Частота дискретизации | 156 Мвыб/сек | |
| Вертикальное разрешение | 14 бит | |
| Максимальная частота | 25 МГц | |
| Стандартные формы | Синус, меандр, треугольный, шумовой, постоянный ток DC | |
| Произвольная форма | поддерживается | |
| Синус | Диапазон частот | 2 мГц ~ 25 МГц |
| Нелинейность АЧХ | ±0,5 дБ (относительно 1 кГц) | |
| Гармонические искажения | -40 дБн | |
| Негармонические искажения | -40 дБн | |
| Общие гармонические искажения | 1% | |
| Отношение сигнал/шум | 40 дБ | |
| Меандр/Импульс | Диапазон частот | Меандр: 2 мГц ~ 15 МГц |
| Время нарастания / спада | ||
| Выброс | <5% | |
| Коэффициент заполнения | 1% ~99% | |
| Джиттер | 500 пс | |
| Треугольный | Диапазон частот | 2 мГц ~ 100 кГц |
| Линейность | 1% | |
| Симметрия | 0% ~100% | |
| Шумовой | Полоса | 25 МГц |
| Произвольная форма | Диапазон частот | 2 мГц ~ 10 МГц |
| Глубина записи | 2 ~ 16 К точек | |
| Частота | Точность | 100 ppm |
| Разрешение | 0,1 Гц или 4 бит (что больше) | |
| Амплитуда | Диапазон | 2 мВ ~ 10 В (≤ 10 МГц) 2 мВ ~ 5 В (> 10 МГц) |
| Точность | ±(2% от установленного значения + 1 мВ) (частота = 1 кГц) | |
| Разрешение | 100 мкВ или 3 бит (что больше) | |
| Смещение постоянной составляющей | Диапазон | -5 В ~ 5 В |
| Точность | ±(2% от установленного значения + 5 мВ + 0,5% амплитуды) | |
| Разрешение | 100 мкВ или 3 бит (что больше) | |
| Модуляция | Тип | АМ, ЧМ, ШИМ |
| АМ | Модулирующий сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Источник: внутренний Частота: 2 мГц ... 1 МГц Глубина модуляции: 0% ... 120% | |
| ЧМ | Модулирующий сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Форма несущей: синусоидальная, прямоугольная, пилообразная Источник: внутренний Частота: 2 мГц ... 1 МГц Девиация: 2 мГц ... несущая частота | |
| ФМ | Модулирующий сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Форма несущей: синусоидальная, прямоугольная, пилообразная Источник: внутренний Частота: 2 мГц ... 1 МГц Девиация: 0° ~ 360°, по умолчанию 90° | |
| Цифровой вольтметр | ||
| Источник | Аналоговые каналы | |
| Функция измерения | DC, AC+DC RMS, AC RMS | |
| Разрешение | ACV/DCV: 3 бита | |
| Звуковой сигнал | При выходе за пределы заданного диапазона | |
| Частотомер | ||
| Общие параметры | Источник | Аналоговые каналы, цифровые каналы (D0 ~ D15) |
| Разрешение | 3-6 бит, пользовательская | |
| Максимальная частота | Максимальная частота аналогового канала | |
| Функция измерения | Частота, период, счет импульсов | |
| Суммирование | Источник | 48-бит счетчика |
| Фронт | Подсчет количества нарастающих фронтов | |
| Временная база | Внутренний источник опорной частоты | |
| Основные технические характеристики | ||
| Дисплей | ||
| Тип дисплея | Диагональ 7”, сенсорный, емкостной | |
| Разрешение дисплея | 1024 (по горизонтали) × 600 (по вертикали) точек | |
| Сетка | 10 (по горизонтали) x 8 (по вертикали) | |
| Послесвечение | От 100 мс до 10 с, бесконечно | |
| Яркость | 256 уровней интенсивности (ЖК, HDMI) | |
| Порты ввода/вывода | ||
| USB 2.0 Hi-speed Host | 1 на передней панели | |
| USB 2.0 Hi-speed Device | 1 на задней панели | |
| LAN | 1 на задней панели (10/100 Base-T, поддержка LXI-C) | |
| WEB интерфейс | Поддержка Web Control interface | |
| HDMI видеовыход | 1 на задней панели (HDMI 1.4b, A plug) | |
| Aux Output комбинированный выход | Разъем | BNC на задней панели: Vo (H) ≥2,5 В (открытый контур) ≥1,0 В (50 Ом - GND); Vo (L) ≤0,7 В (на нагрузке) ≤4 мА; ≤0,25 В (50 Ом - GND) |
| Выход синхронизации (Trig Out) | Импульсный сигнал синхронизации | |
| Выход "Годен / Не годен" (Pass / Fail) | Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс) | |
| Выход компенсации пробника | Частота | Меандр 1 кГц |
| Амплитуда | 3 Вп-п | |
| Выход генератора сигнала AFG OUT | 1 на задней панели, BNC разъем | |
| Процессор | ||
| Тип процессора | Cortex-A72 1,8 ГГц, 6-ядер | |
| Системная память | 4 Гб RAM | |
| Операционная система | Android | |
| Внутренняя энергонезависимая память | 8 Гб | |
| Питание | ||
| Интерфейс источника питания | Type-C | |
| Напряжение питания | DC 12 В, 4 A | |
| Потребляемая мощность | Максимум 48 Вт (при подключении к различным интерфейсам, USB-накопителю, активным датчикам) | |
| Массо-габаритные параметры | ||
| Габаритные размеры (Ш×В×Г) | 265,35 x 161,75 x 77,38 мм | |
| Вес | Около 1,78 кг (2,78 кг с упаковкой) | |
| № | Наименование | Количество |
| 1 | Цифровой осциллограф высокого разрешения DHO924S | 1 |
| 2 | Сетевой адаптер | 1 |
| 3 | Кабель заземления | 1 |
| 4 | Пассивный пробник | 4 |
