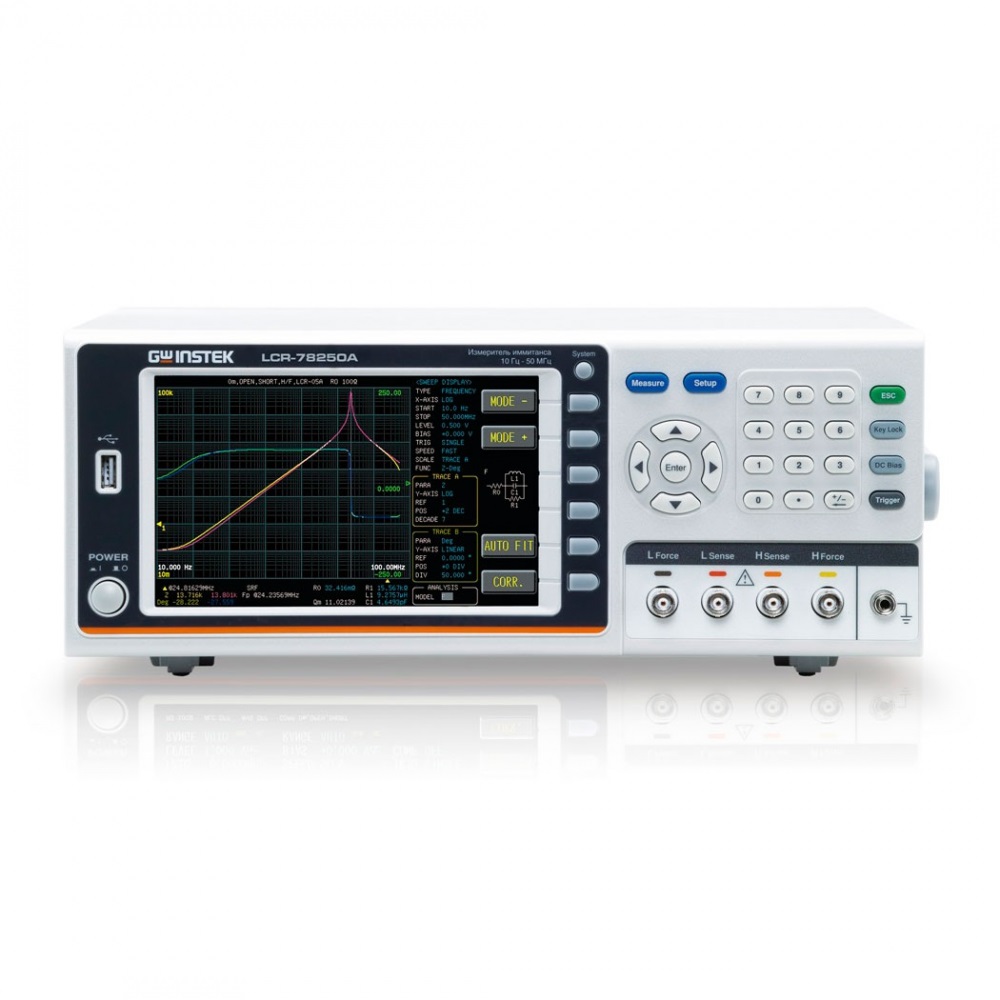

LCR-78250A — измеритель иммитанса

LCR-78250A — измеритель иммитанса
Артикул: 334062
Модель: LCR-78250A
Гарантия: 12 мес.
Бренд: GOOD WILL Instek
Цена:
4 251 428 Р
Доступен для заказа
Добавить к сравнению

Особенности измерителя иммитанса LCR-78250A:

  • Диапазон частот тест-сигнала: 10 Гц…50 МГц;
  • Базовая погрешность ±0,08 %;
  • Измерение 17 параметров: комплексное и активное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (Rdc), проводимость (G, Y, B) ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг, ЭПС (ESR);
  • Выбор скорости измерений (5 уровней): Медл.1/ Медл.2, Средне, Быстро, Макс. быстро (до 2,5 мс);
  • Режим анализа: отображение зависимости измеряемых параметров от частоты/ напряжения (2 графика), автоустановка вертикальной шкалы (AUTO FIT), растяжка (Zoom ±);
  • Выбор 7 типов эквивалентных схем (схемы сочетания компонентов);
  • Параллельная / последовательная схема замещения при измерениях;
  • Широкие функциональные возможности по сбору, анализу, отображению и хранению информации;
  • Допусковый тест компонентов (Pass/Fail) в режимах: «абсолютное значение / Δ-измерение / %»;
  • Выходной импеданс: 25 Ом/ 100 Ом (переключаемый);
  • Источник внутреннего постоянного смещения: ± 12В (DCoffset);
  • Табличные измерения (профиль теста из 15 шагов);
  • Графический режим, качание частоты по 300 точкам;
  • Параметры для выбора качания (Sweep): частота / напряжение / ток / смещение;
  • Большой цветной, графический ЖК-дисплей (разрешение 6 разрядов);
  • Интерфейсы: USB/ GPIB/ LAN/ RS-232/ USB Host;
  • Широкий перечень доп. аксессуаров (в т.ч. площадка подачи внешнего напряжения постоянного смещения до ± 200 В).
Параметры LCR-78205А LCR-78210А LCR-78220А LCR-78230А LCR-78250А
Измеряемые параметры (Индикация)
Сопротивление (Z) до 10.000 МОм с максимальным разрешением 0,01 мОм
Сопротивление (R, X) до ±10.000 МОм с максимальным разрешением 0,01 мОм
Сопротивление на постоянном токе (Rdc) до 100 МОм с максимальным разрешением 0,01 мОм
Проводимость (G, Y, B) до 1000 кСм с максимальным разрешением 10 нСм
Ёмкость (C) до 10.000 Ф с максимальным разрешением 0,01 пФ
Индуктивность (L) до ± 10.000 кГн с разрешением 0,01 нГн
Добротность (Q) ±0,01 – 9999,99 с разрешением 0,01
Тангенс угла потерь (D) ±0,00001 – 10000 с разрешением 0,01
Фазовый сдвиг (q) -180…+180° (DEG); ± 0.00000…3.14159 (RAD)
Δ% -измерения ± 0.000% … 999.999%
Базовая погрешность ± 0,08 % (R, Z, X, G, Y, B, L, C)
Диапазоны измерений
Сопротивление 10 мОм - 100 МОм (R)
Ёмкость 50 фФ - 1Ф (C)
Индуктивность 10 нГн - 100 кГн (L)
Тест сигнал
Частота тест-сигнала
(6 разрядов)
Постоянный ток / DC, 10Гц – 5 МГц Постоянный ток / DC, 10Гц – 10 МГц Постоянный ток / DC, 10Гц – 20 МГц Постоянный ток / DC, 10Гц – 30 МГц Постоянный ток / DC,
10Гц – 50 МГц
Пределы установки частоты (Гц) 100/ 1 К/ 10К/ 100К/ 1М/ 10М/ 50М
Разрешение установки (Гц) 0,1/ 0,1/ 0,1/ 0,1/ 1/ 10 / 100
Погрешность установки ±0,0007 % ±0,1Гц
Уровень переменных
тест-сигнала/ AC (с.к.з.)
10 мВ…2 В (f≤1 МГц); 10 мВ…1 В (f>1 МГц или при f≤ 1 МГц/ Rо=25Ом)
100 мкА…20 мА (Rо=100 Ом); 200 мкА…40 мА (Rо=25Ом)
Погрешность AC уровня ±10% (для 4-х полюсного); ±15% (измерительный кабель >0 м)
Уровень Постоянный тест-сигнала/ DC 1 В постоянный (40 мА)
Разрешение установки 1 мВ/ 10 мкА
Погрешность DC уровня ±1%
Внутренний импеданс* 25 Ом/ 100 Ом* (источник)
Запуск измерений Автоматический (Wait On), ручной (однократно), непрерывно (Repeat)
Память
Функции Запись / считывание установленных параметров, измерения в мультишаговом режиме (таблица/ List)
Объём внутренней памяти
(запись / вызов)
99 профилей настройки (setup groups).
48 программ тестирования (list setup)
Внешний USB-флэш диск
(до 128 ГБ)
Запись профилей настройки / setup, экранной информации/ images, график развертки изм. параметра /Sweep и отсчетов / data.
Дополнительные функции
Режим графика
(в функции развертки)
Построение 2-х графиков зависимости измеряемого параметра от переменной (Trace A/B)
Комбинации параметров Z-Deg, Y-Deg, R-X, G-B, Z-Cs, Z-Cp, Z-Ls, Z-Lp, Cs-Rs, Cp-Rp, Cp-G, Cs-D, Ls-Rs, Lp-Rp, Lp-G, Ls-Q (Func 1-16).
Закон качания Линейный (251 точка), логарифмический (267 точек)
Измененная переменная Частота, напряжение тест-сигнала, ток тест-сигнала (Freq/ Vac/ Iac)
Режим «Таблица» Табличные значения измерений (8 парам. х 15 шагов), редакт. программ (копирование шагов, запись/ вызов)
V/I монитор Разъем для контроля Vac, Iac, Vdc, Idc (на задней панели)
Калибровка ХХ/ КЗ/ нагрузка ВЧ / нагрузка (Load)
Регулируемое
время задержки (delay)
0~5000мс (таблицы измерения / шаги в таблице / циклы разверток / циклы AC/DC)
Дисплей
Тип индикатора Цветной ЖКИ, графическая матрица (800´480), диаг. 18 см
Режим индикации Абссолютное значение, D-измерение, D-измерение в %, усредненных (1…64)
Формат индикации Одновременно до 4-х параметров (в т.ч. Осн. и Вспом.)
Скорость измерения 25 мс/ 50 мс/ 150 мс/ 300 мс/ 600 мс
(максимальным/ быстрое/ среднее/ медленное 1 / медленное 2)
Общие данные
Интерфейс USB/ GPIB/ LAN/ RS-232/ USB Host
(возможность эмуляции языка программирования SCPI)
Условия эксплуатации 0°С…40°С и относительная влажность до 85 %
Напряжение питания 110 -240 В (±10 %), 50 / 60 Гц (максимальным потреблением 65 В*А)
Габаритные размеры 346 х 145 х 335 мм
Масса 3,3 кг
Наименование Количество
1 Измеритель иммитанса LCR-78250A 1
2 Шнур питания 1
3 Четырехпроводной измерительный провод LCR06B (4 провода х 2 крокодила тип Kelvin) 1
4 ПО CD-диск 1
