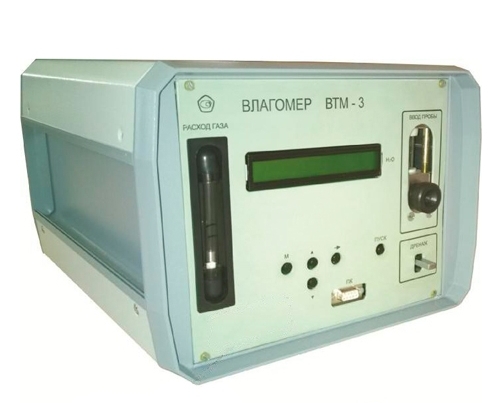

ВТМ-3 влагомер трансформаторного масла

ВТМ-3 влагомер трансформаторного масла
Артикул: 322048
Гарантия: 12 мес.
Госреестр РФ: 65399-16
Поверка: включена в стоимость
Межповерочный интервал: 24 мес.
Бренд: Прочие (Россия и СНГ)

Назначение влагомера трансформаторного масла ВТМ-3:

Влагомер ВТМ-3 (модернизированный ВТМ-МК) предназначен для измерений массовой доли влаги в трансформаторных, авиационных и других маслах и представляет собой цифровой показывающий прибор циклического действия. Анализ влагосодержания трансформаторного масла осуществляется в автоматическом режиме.

Принцип действия влагомера ВТМ-3 основан на извлечении влаги из точно дозированной пробы масла сухим газом-носителем в десорбционной колонке и последующем электролизе ее в кулонометрическом чувствительном элементе.

Обеспечение работы влагомера ВТМ-3 осуществляется от генератора сухого воздуха, встроенного в корпус влагомера, или от баллона со сжатым газом с объёмной долей влаги не более 100 млн-1.

Влагомер ВТМ-3 применяется для контроля качества трансформаторного, авиационного и других масел с целью предотвращения аварийных ситуаций при эксплуатации маслонаполненного электрооборудования, а также для проведения исследовательских работ.

Особенности влагомера трансформаторного масла ВТМ-3:

  • во влагомере будет использоваться аттестованная по ГОСТх8,563-09 методика измерений массовой доли влаги в трансформаторном масле МИ 5К0.283.002-2012;
  • эксплуатация не требует химической посуды, расходных материалов и ядовитых реагентов;
  • высокая точность и воспроизводимость измерений;
  • независимость результатов измерений от изменения состава масла и его срока службы;
  • превосходит существующие средства измерений по нижнему пределу измерения;
  • наличие обзорного диапазона массовой доли влаги от 0 до100 млн-1;
  • возможность поверки и калибровки без применения эталонных проб масла;
  • наличие интерфейса RS-232 для связи с персональным компьютером и АСУ ТП;
  • наличие функции архива с энергонезависимой памятью (120 записей);
  • секундный отсчёт времени измерения и выдача информации о готовности влагомера к работе.

Технические характеристики влагомера трансформаторного масла ВТМ-3:

Параметр Значения
Диапазон измерений массовой доли влаги 0...50 млн-1 (г/т)
Диапазон показаний

0...100 млн-1

Абсолютная погрешность, не более ±2,5 млн-1
Расход газа-носителя через влагомер (100±10) см3/мин
Объем пробы масла 2 см3
Температура окружающего воздуха и анализируемого масла от +10 до +35 °С
Напряжение питания и частота от сети переменного тока 187…242 В, 49…51 Гц
Потребляемая мощность, не более 30 Вт
Средняя наработка на отказ, не менее 20000 ч
Средний срок службы, не менее 8 лет

Комплект поставки ВТМ-3

Наименование Количество
1 Влагомер трансформаторного масла ВТМ-3 1
2 Руководство по эксплуатации 1
3 Методика поверки 1
4 Устройство для измерения расхода газа типа УИРГ. Аттестат методики выполнения измерений расхода газа 1
5 Сертификат калибровки шприца 1
6 Комплект электрических и газовых схем на CD-диске 1
  Комплект запасных частей 5К4.070.221
7 Элемент чувствительный 1
8 Фильтр материал ФПП-Д ТУ95-404-76, Ø7, h 16 мм 20
9 Прокладка 5К8.684.849 40
10 Прокладка 5К8.683.289-01 8
11 Вставка плавкая ВП1-1 2А АГО.481.303 ТУ 2
12 Кислота ортофосфорная «ХЧ» ГОСТ 6552-80, 20 % раствор в дистиллированной воде, в колбах 5К7.350.000 2
  Комплект монтажных частей 5К4.075.139
13 Трубка 1
14 Ниппель прижимной 1
15 Гайка накидная 1
16 Кабель «Сеть» 1
17 Вилка DB9М 1
18 Трубка ПВХ 4 × 1,5 ТУ 6-01-1196-79, длина 0,15 м 1

Примечание: По желанию Заказчика и по согласованию с заводом-изготовителем поставка влагомера может осуществляться с пробоотборником трансформаторного масла "ЭЛХРОМ".
