РТ-2048-12 - комплект для испытаний автоматических выключателей (до 12 кА)

РТ-2048-12 - комплект для испытаний автоматических выключателей (до 12 кА)
Артикул: 333012
Модель: РТ-2048-12
Гарантия: 12 мес.
Госреестр РФ: 67166-17
Поверка: включена в стоимость
Межповерочный интервал: 24 мес.
Бренд: Прочие (Россия и СНГ)
Цена:
265 880 Р
Доступен для заказа
Добавить к сравнению

Назначение комплекта для испытаний автоматических выключателей (до 12 кА) РТ-2048-12:

Комплект нагрузочный измерительный с регулятором тока РТ-2048-12, ТУ 4224-001-46964690-2005 предназначен для испытания АВ с номинальным током расцепителя от 50 до 1000А - для электромагнитного расцепителя, и до 4000А - для теплового расцепителя.

Комплект РТ-2048-12 может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

Описание комплекта для испытаний автоматических выключателей (до 12 кА) РТ-2048-12:

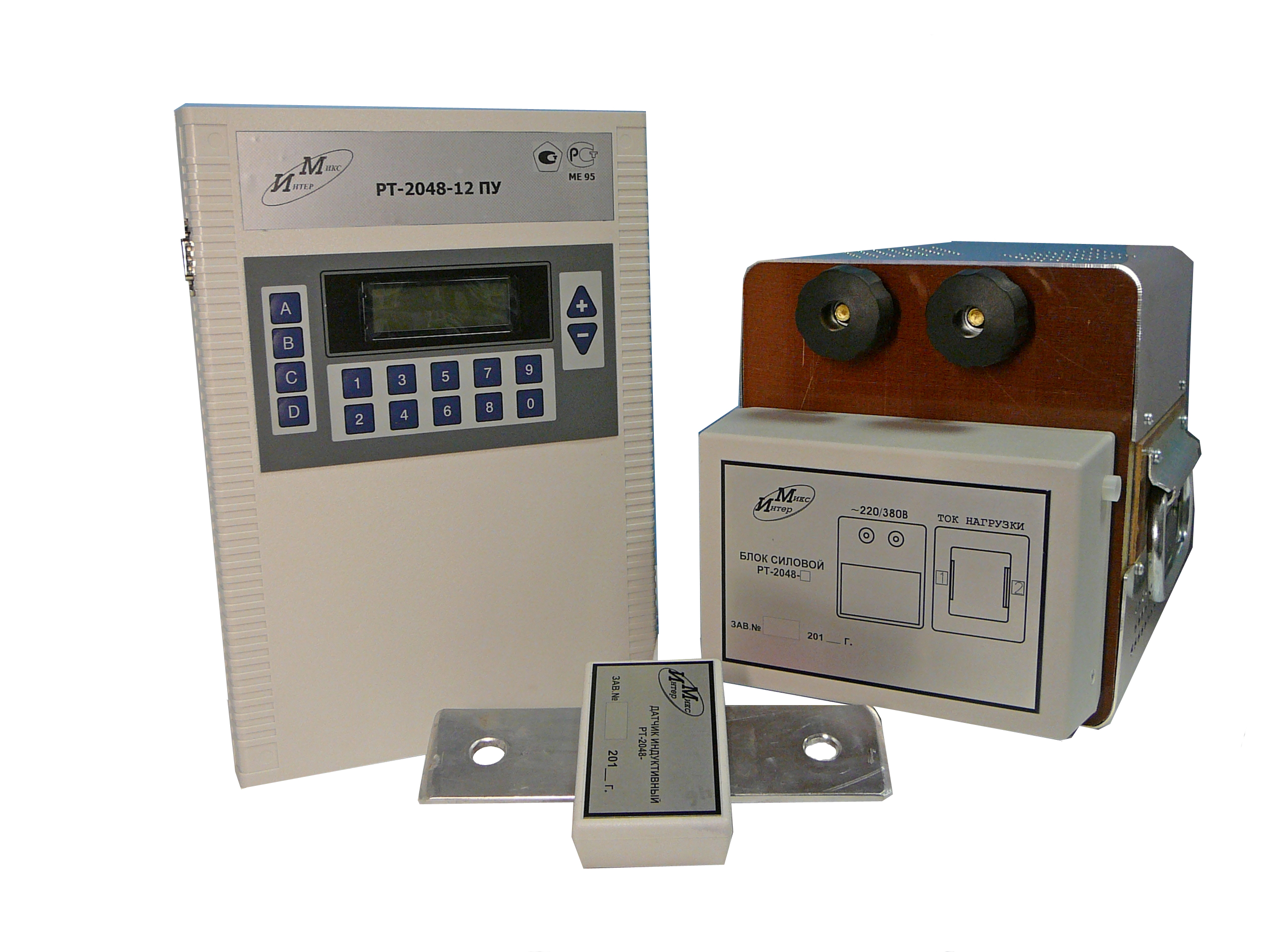

Комплект РТ-2048-12 представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-12), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

Комплект РТ-2048-12 обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

Технические характеристики комплекта для испытаний автоматических выключателей (до 12 кА) РТ-2048-12:

Параметр Значение
Диапазон измерения и регулирования силы тока 100-12000 A
Диапазон задания и измерения длительности протекания тока в кратковременном режиме 0.02-1.6 C°
Приведенная погрешность измерения силы испытательного тока, %, не более +/-5 C°
Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ,не более +/- 5 %
Напряжение питающей сети 220+/-22.....380+/-38 В
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 12 kА.....300 A
Мощность потребляемая комплектом:
- в кратковременном режиме (I max = 12kA), не более
- в длительном режиме (I max = 6kA), не более
- в длительном режиме (I max = 1000A), не более

120 kBa
30 kBa
6 kBa
Габаритные размеры и масса ПУ в дипломате (ДхШхВ): 405 мм x 370 мм x 75 мм
масса 2 кг
Габаритные размеры и масса БС (ДхШхВ): 350 мм x 220 мм x 220 мм
масса 28 кг
Габаритные размеры и масса датчика индуктивного (ДИ) (ДхШхВ): 230 мм x 140 мм x 45 мм
масса 1,5 кг

Комплект поставки РТ-2048-12

Наименование Количество
1. Блок силовой 1
2. Пульт управления 1
3. Кабель соединительный 1
4. Токопроводы сечением 240 мм, длиной 0,85 м 2
5. Руководство по эксплуатации 1
6. Свидетельство о первичной поверке 1
